Régi vágóhíd, Berlin

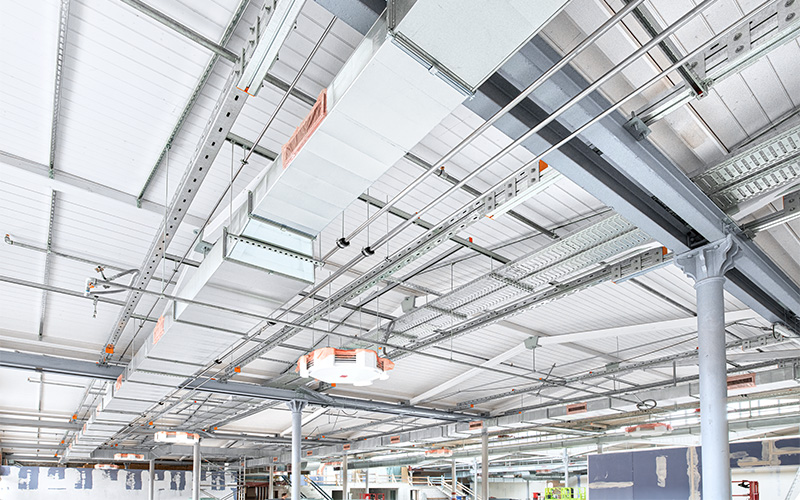

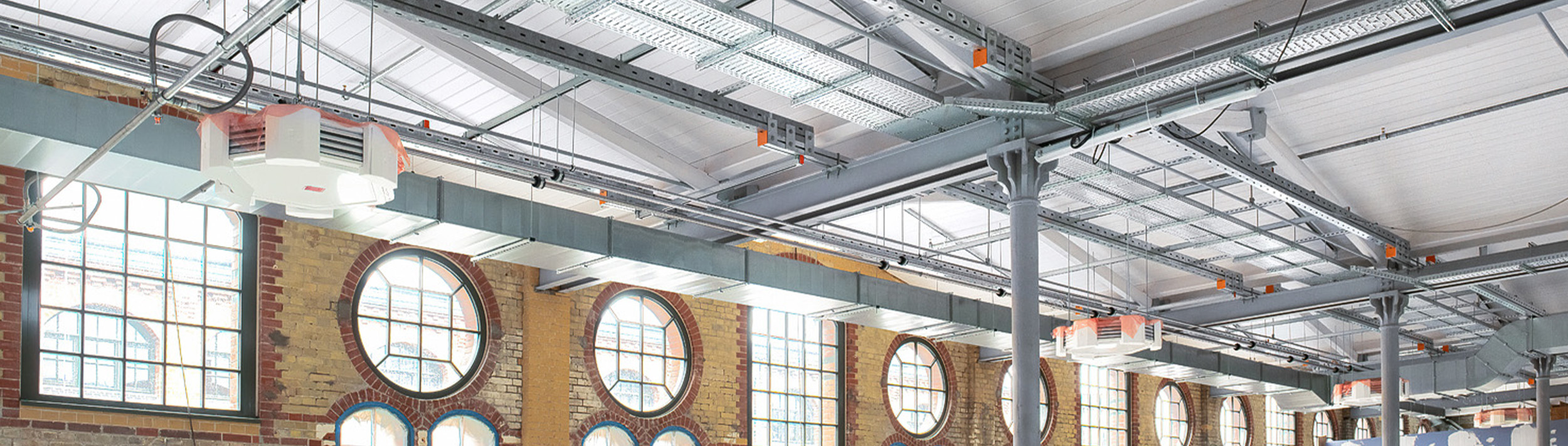

Innovatív mennyezeti kialakítás a berlini „Alter Schlachthof” csarnokokban

Közel két kilométer rendszerín használata kábelrögzítéshez

A Landsberger Allee-n található „Alte Schlachthof Berlin” csarnokai, amelyek egykor a húsfeldolgozás fontos központjai voltak és az élénk ipari történelem színhelyéül szolgáltak, jelenleg átfogó átalakításon mennek keresztül: az HB Reavis ingatlanfejlesztő „DSTRCT.Berlin” projektje keretében néhány csarnokot alaposan felújítanak, majd neves vállalatoknak adnak bérbe.

Befejezés: Építés alatt
Épülettípus: Terem
Követelmények: Távolságok
Ország: Németország

Az S-Bahn közelében található, 2 700 négyzetméter alapterületű csarnokban egy luxus fitneszterem kap helyet, ami miatt különleges követelmények vonatkoznak a térben látható összes építészeti elem esztétikájára. Ezen felül az egész projektre szigorú műemlékvédelmi előírások vonatkoznak.

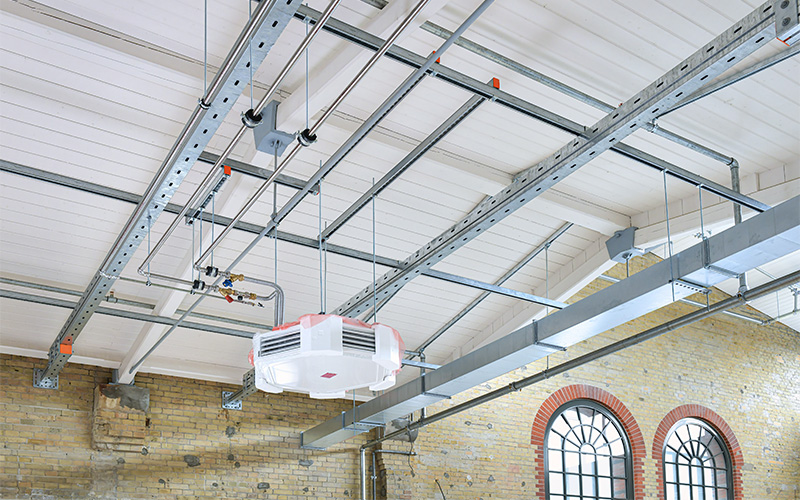

A Klima-Bau Volk céggel együttműködve a MÜPRO innovatív rögzítési megoldásokat valósított meg a történelmi csarnokban a szellőzés, a vízvezeték- és szennyvízrendszer, valamint a fűtés és hűtés területén, amelyek mindegyike megfelel ezeknek a speciális tervezési és szerelési követelményeknek.

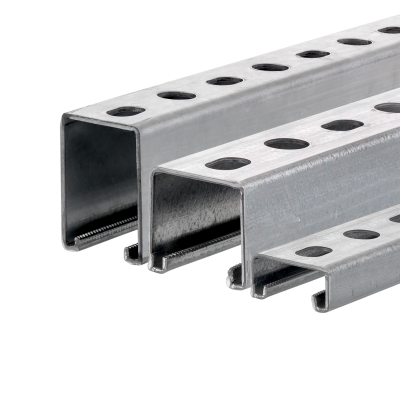

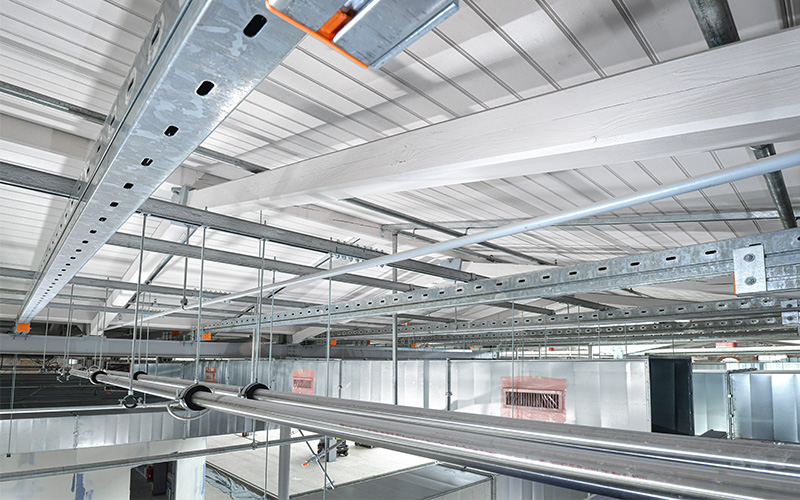

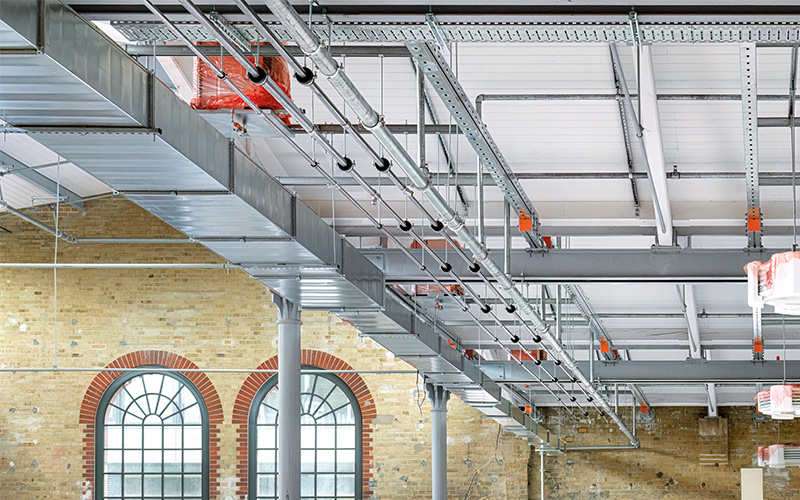

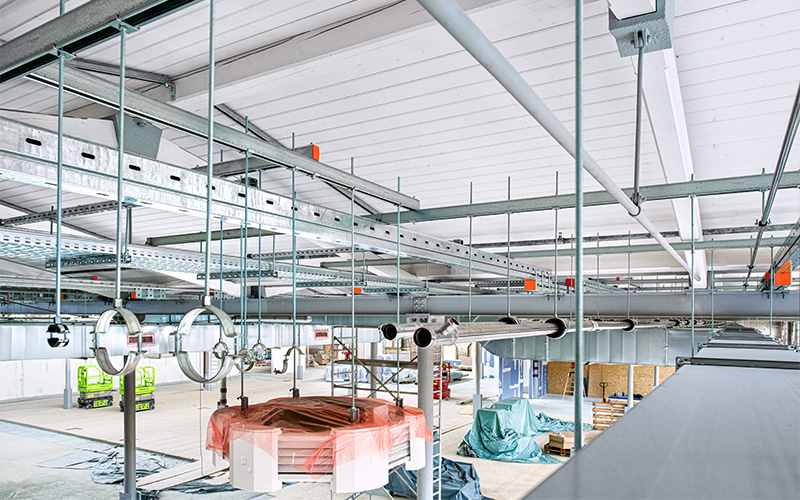

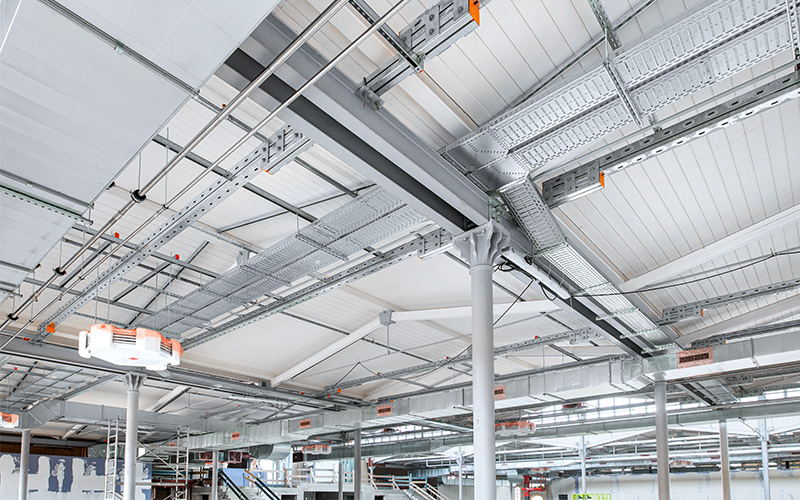

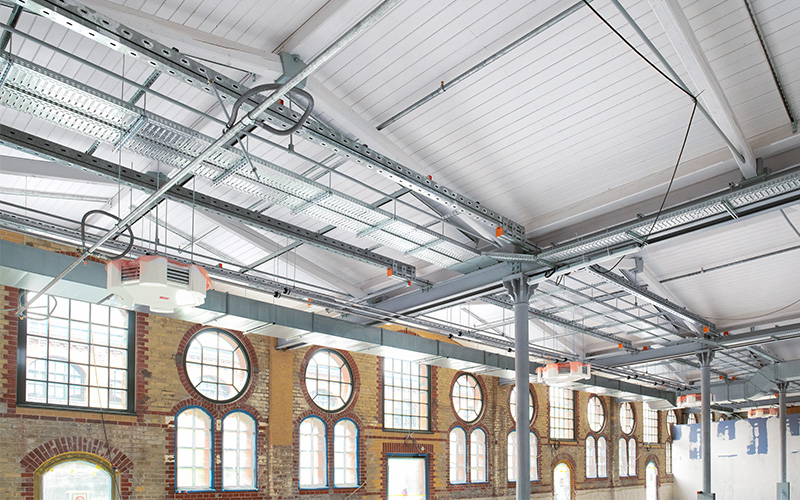

Deckenraster aus MPT Q150, MPT Q100 und MPR Systemschienen.

A kihívás: műemlékvédelem és rendkívüli fesztávolságok

A műemlékvédelmi előírások miatt ebben a projektben a kábelrögzítéseket elsősorban a mennyezetre kell felszerelni. Ugyanakkor az épület fa tetőszerkezetének teherbírása korlátozott, ezért nem használható a rögzítésekhez a szokásos mértékben. Azonban azok az acélgerendák, amelyek alternatívaként használhatók a rögzítéshez, szokatlanul nagy, nyolc méteres fesztávolsággal rendelkeznek a manapság szokásos hat méter helyett, amelyet át kell hidalni. Ez ráadásul megnövelt terhelést jelent az egyes sínekre.

A kivitelezés: mennyezeti rács és rögzítés acélgerendákhoz

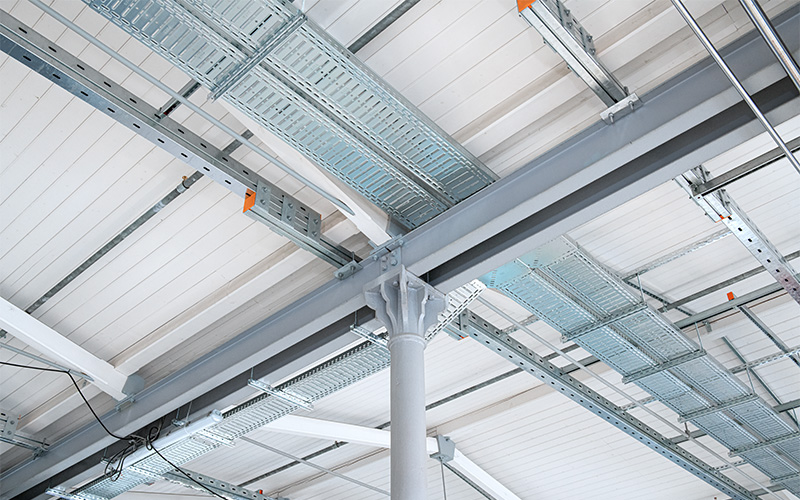

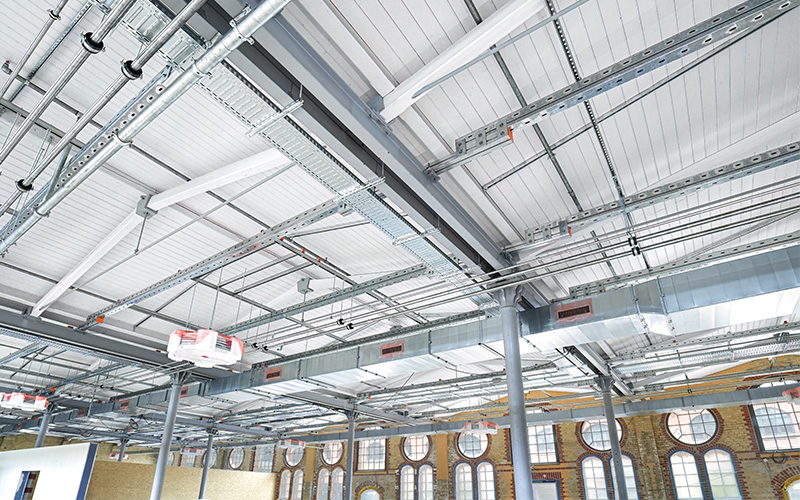

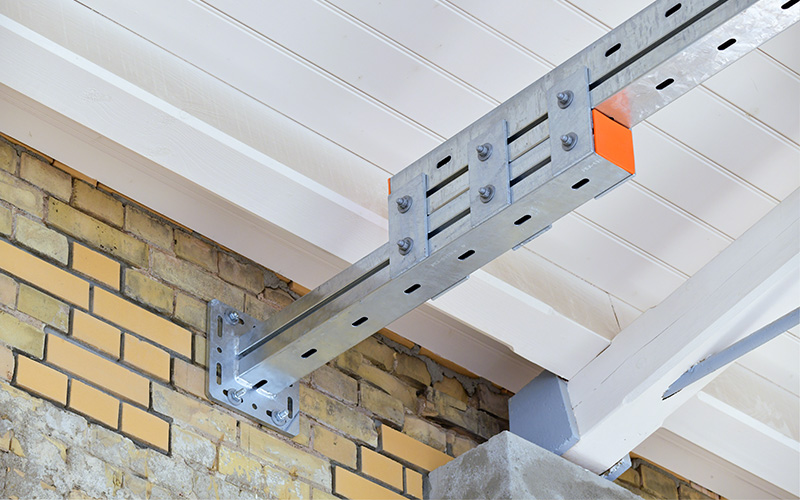

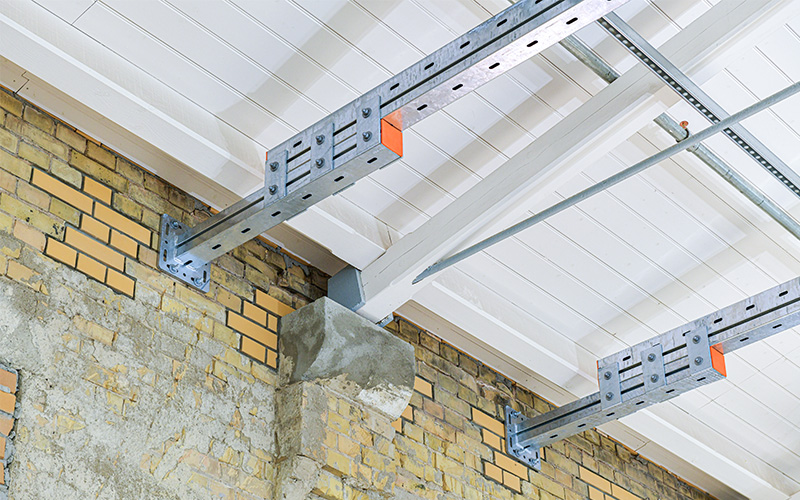

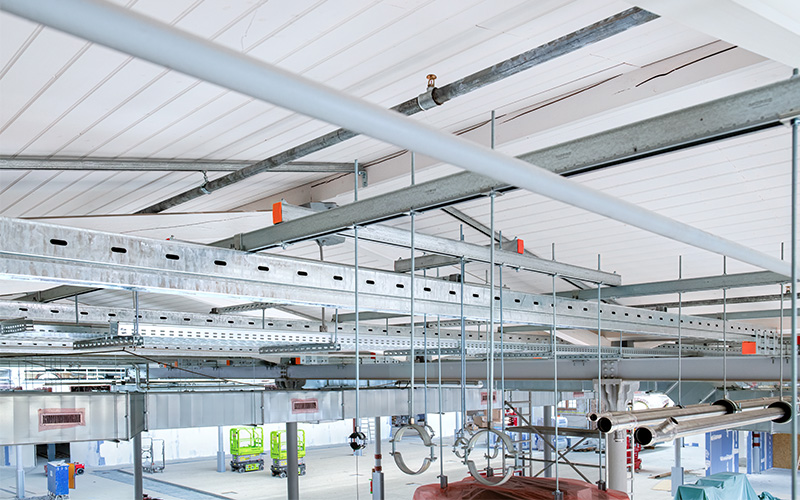

A tető korlátozott teherbírása miatt a MÜPRO a csőrendszerek rögzítését egy, az acélgerendákhoz rögzített mennyezeti sínrács segítségével oldotta meg.

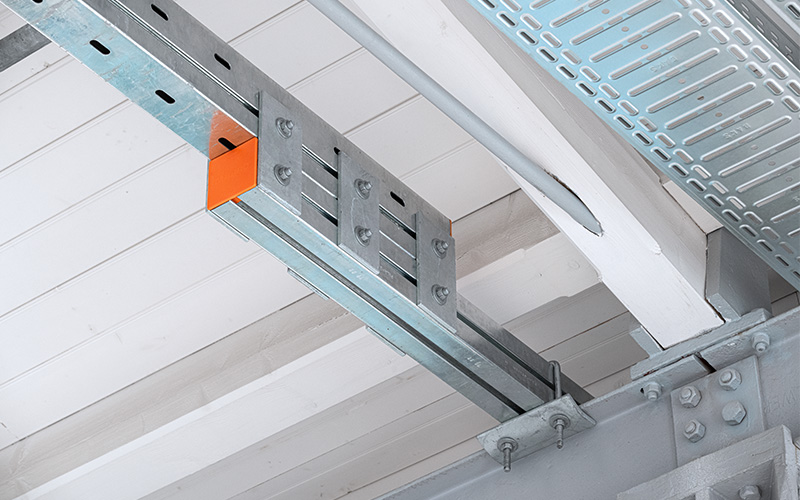

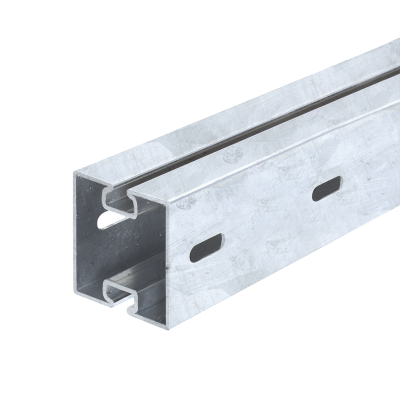

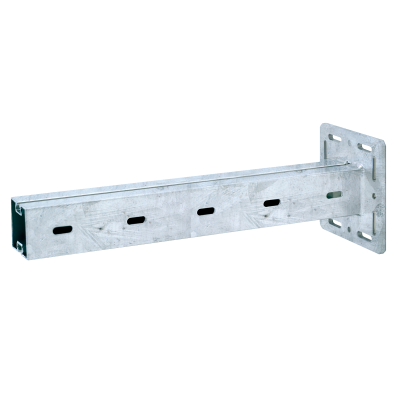

A kereskedelemben kapható rendszersínek leghosszabb változata 6,64 m, így nem jelentenek optimális megoldást a gerendák közötti szükséges fesztávolságok áthidalására. Ezzel szemben a MÜPRO termékpalettáján szereplő MPT nagy teherbírású profilok esetében más a helyzet: a 7,05 méter hosszú MPT Q150 profillal a nyolc méteres fesztávolság nagy része áthidalható. A fennmaradó távolságot egy kiegészítő MPT Q100 alvázszerkezet kompenzálja. Az MPT nagy teherbírású profilok emellett megfelelnek a nagy távolságokból adódó megnövekedett terhelési követelményeknek is.

A mennyezeti rácsszerkezet kidolgozása, mint a speciális projektkövetelményekre adott műszaki megoldás, bizonyítja a MÜPRO szakértelmét, és ingyenes hozzájárulásként került beépítésre a Heimann Ingenieure tervezőiroda által készített pályázati anyagba.

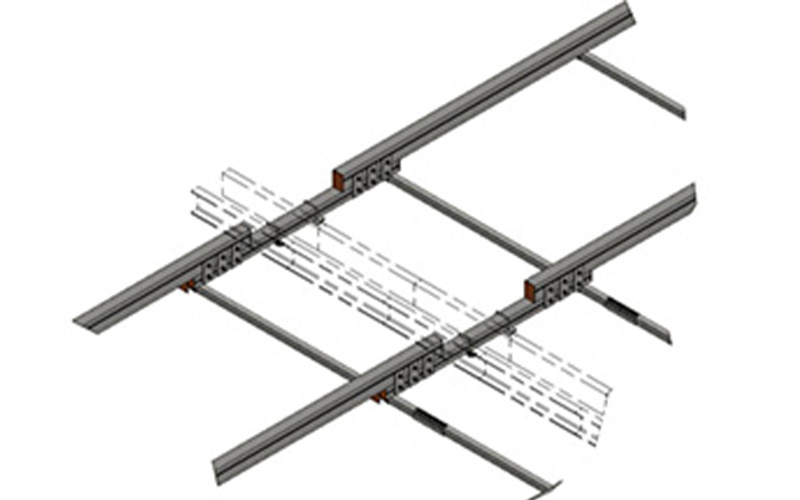

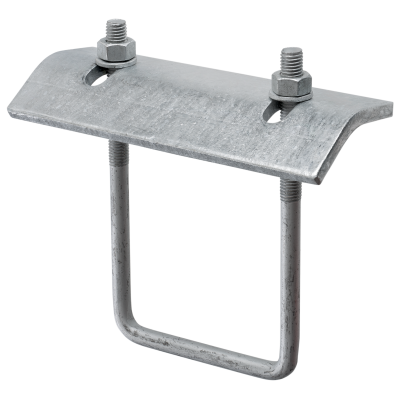

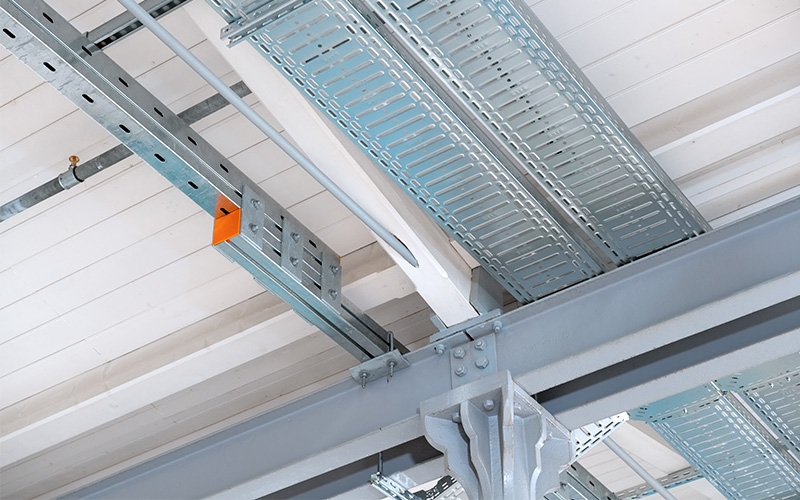

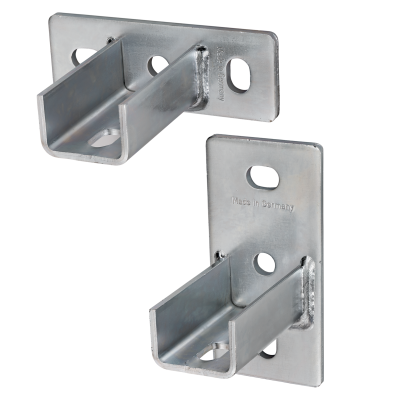

Befestigung der Deckenkonstruktion am Stahlträger.

Következtetés

A „DSTRCT.Berlin” épületben megvalósított rögzítési megoldások sikeres bevezetése alátámasztja a MÜPRO szakértelmét a igényes projektek tervezésében és kivitelezésében, figyelembe véve az egyedi kihívásokat. Ez egyúttal a MÜPRO moduláris megközelítésének erősségeit is bizonyítja, amely sokoldalú megoldásokat kínál az egyedi igények kielégítésére.
