Esbjergi tengervíz-hőszivattyú

Úttörő jövőbeli projekt biztonságosan rögzítve

Gyors kivitelezés az MPT-rendszernek és a hatékony tervezésnek köszönhetően

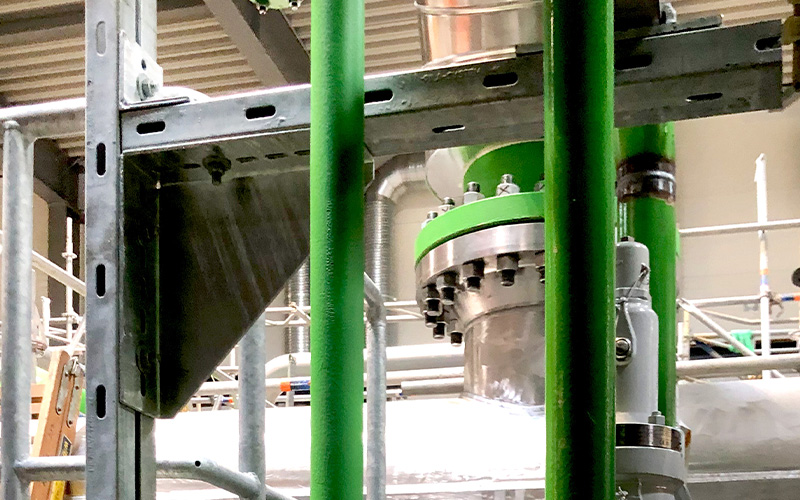

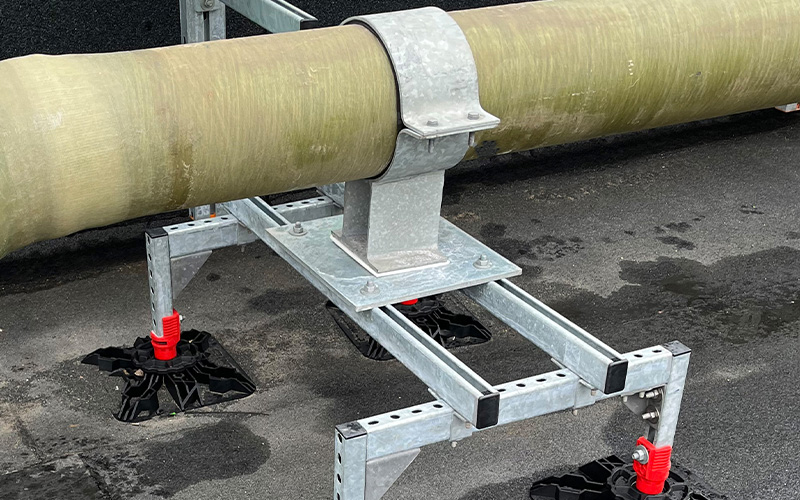

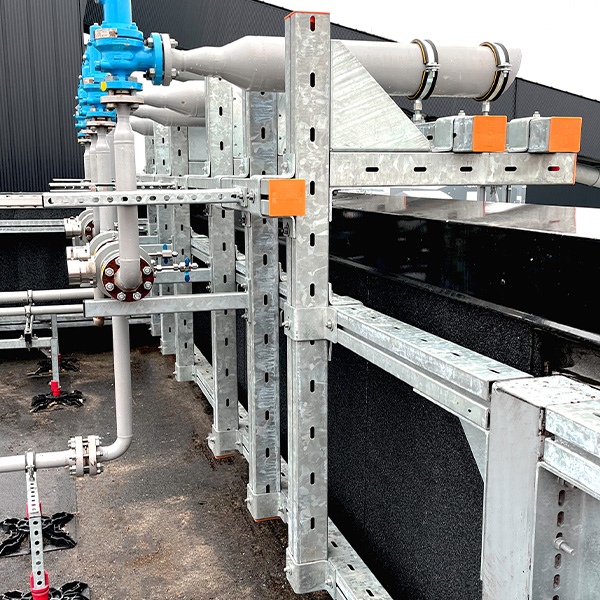

A nagyszabású projekt szerkezeti kivitelezéséhez a MÜPRO nagyrészt az MPT-teherhordó rendszerre támaszkodik. Ez a rendszer nagy igénybevételt jelentő, nagy teherbírású szerkezetek – például az ipari és üzemépítés területén alkalmazott nehéz háztechnikai berendezések vagy csővezeték-rendszerek – esetében is hatékony megoldást kínál, ugyanakkor gazdaságosabb is, mint a hagyományos acélszerkezet. A MÜPRO az MPT-rendszert egy végigfutó rögzítőhoronnyal fejlesztette ki, amely lehetővé teszi a szerelő- és rögzítőelemek rugalmas csatlakoztatását. Így nincs szükség bonyolult hegesztési munkákra, és a rendszer egyszerű kezelhetőségével is meggyőz. A hegesztés nélküli szerelés költségmegtakarítást jelent és növeli a rugalmasságot az építkezésen. Ez a tényező döntő jelentőségű volt az esbjergi projektben. Itt ugyanis a tartóelemeket az igényekhez igazodva szerelték be. A megvalósításhoz a MÜPRO szakértőinek körülbelül 24 órás időkeret állt rendelkezésre, amely alatt rugalmasan tudták igazítani a szerkezetet, valamint végrehajtani a statikával kapcsolatos előzetes terveket. Ennek során a vállalat mérnökei testreszabott megoldásokat találtak, és a kivitelezés során nyújtott szerelési és építkezési támogatással maximális tervezési biztonságot biztosítottak.

A profilok emellett kombinálhatók a gyártó egyéb moduláris rendszereivel, például az MPC- vagy az MPR-rendszerrel, így különösen praktikusak az utólagos módosításokhoz, mivel könnyen leszerelhetők és újra felhasználhatók.

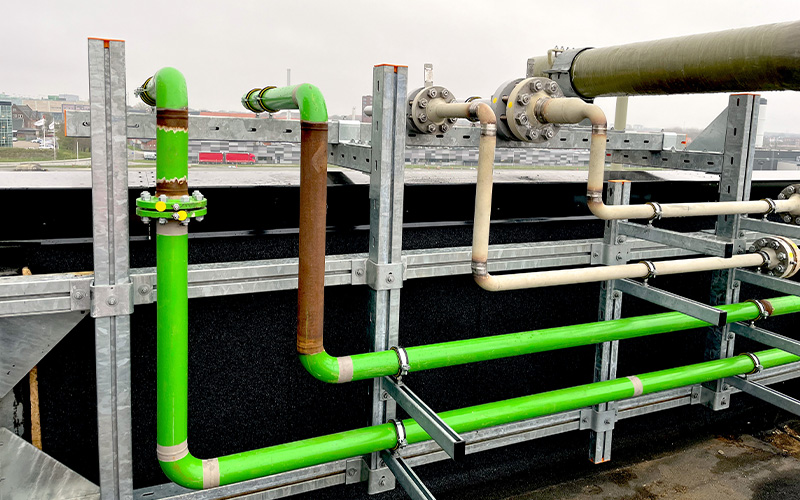

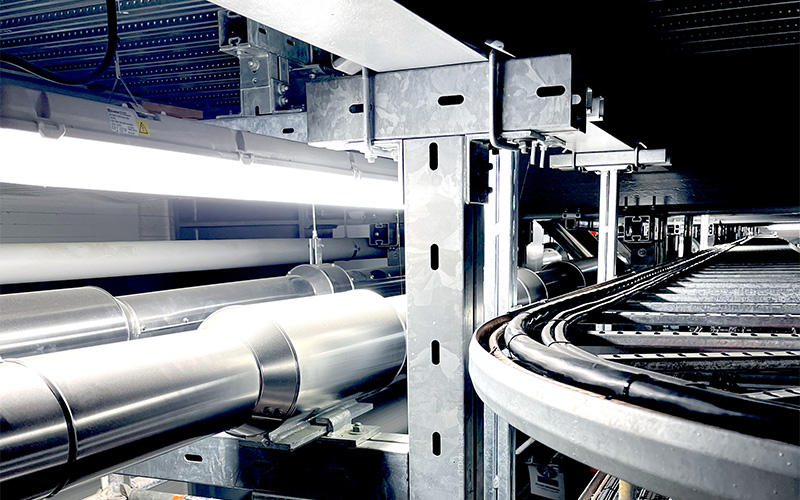

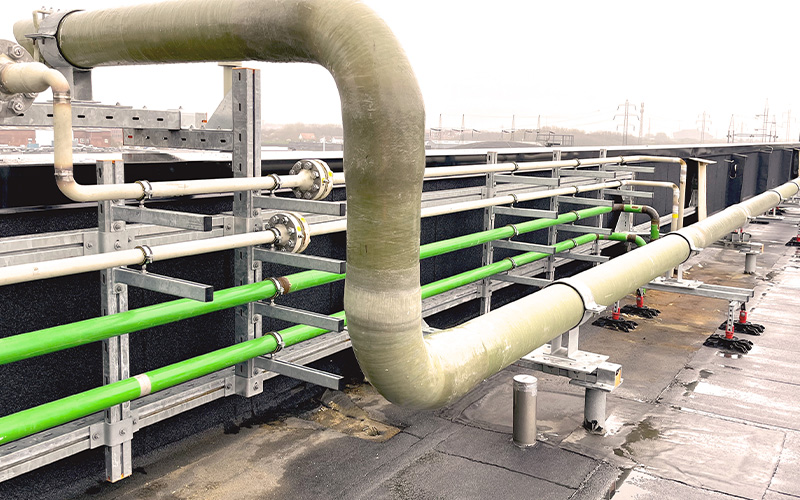

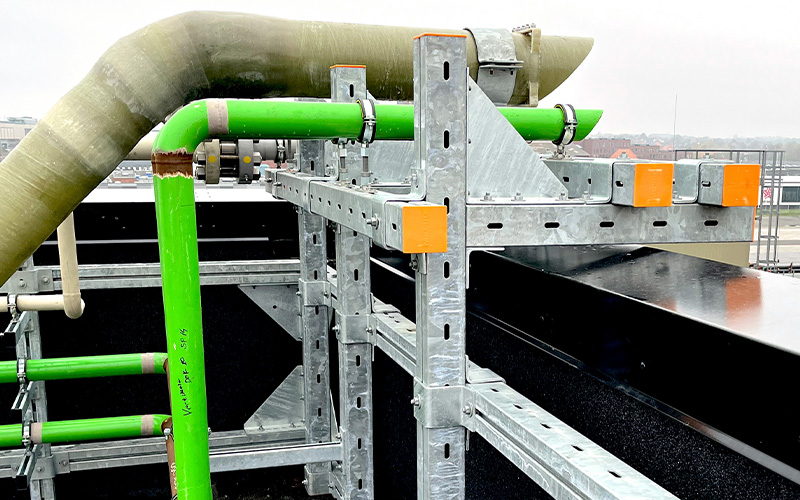

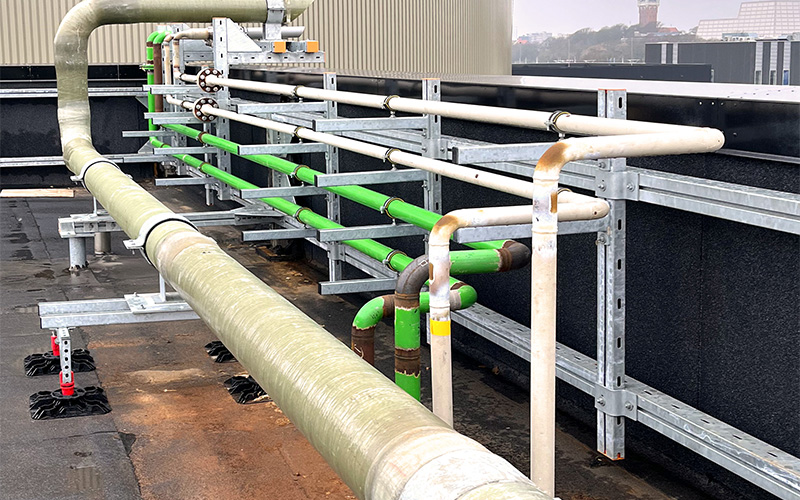

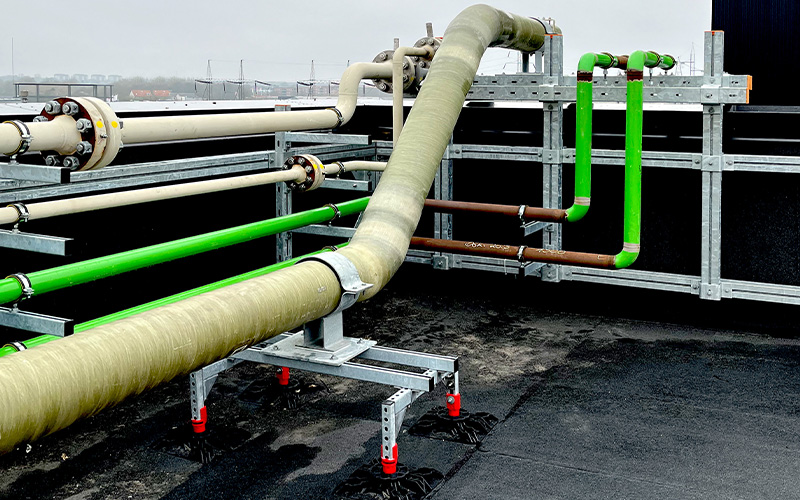

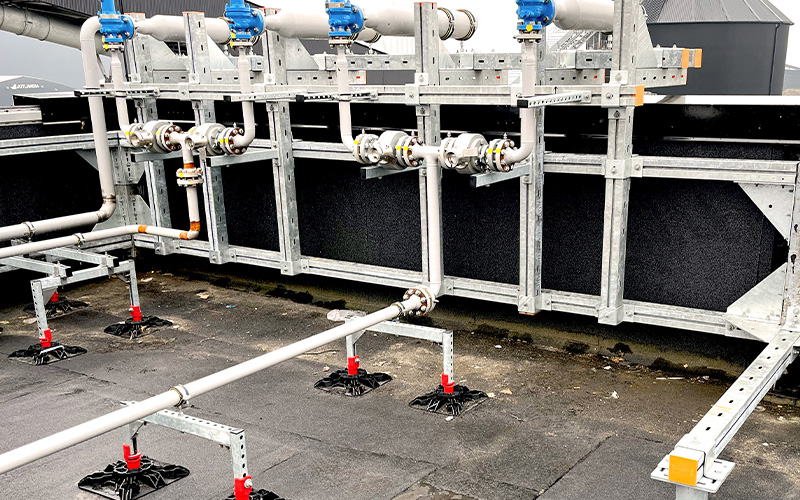

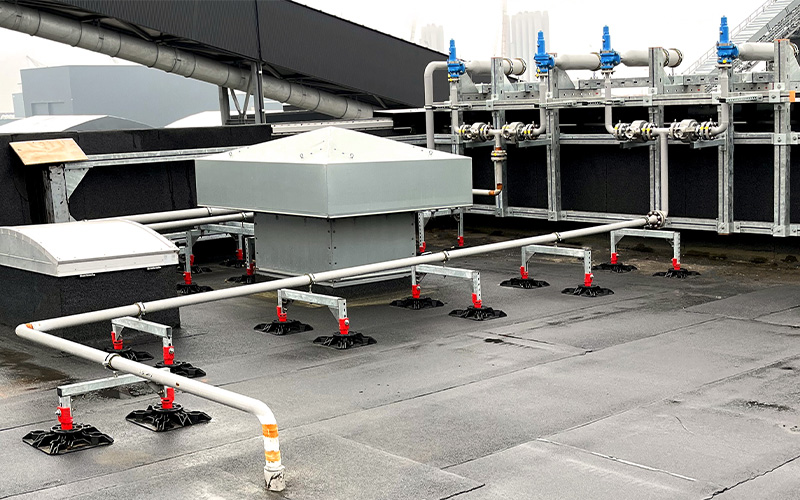

Esbjergben az MPT-rendszert az MPR- és az MPC-rendszer elemeivel kombinálták. A MÜPRO itt a rögzítési termékválaszték széles skálájára támaszkodhatott, és így pontosan a követelményeknek megfelelően tudta megvalósítani a nagyszabású projektet. A teljes MPT-rendszer tűzgalvanizált profilokból áll, amelyek korrózióállóak és beltéri, valamint kültéri területeken egyaránt alkalmazhatók. A tengervíz-hőszivattyú esetében is a rögzítési technológiát mind a gyárcsarnokon belül, mind a kültéri területeken alkalmazzák. Így a MÜPRO minden célra megfelelő rögzítést biztosít.

Termékválaszték az alkalmazásban

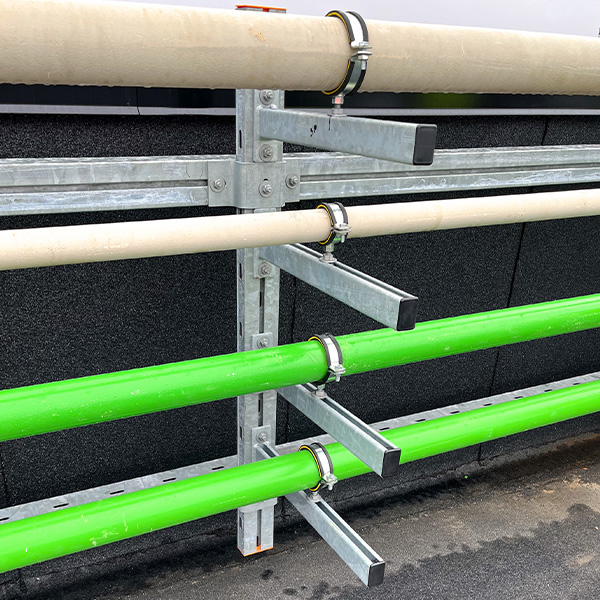

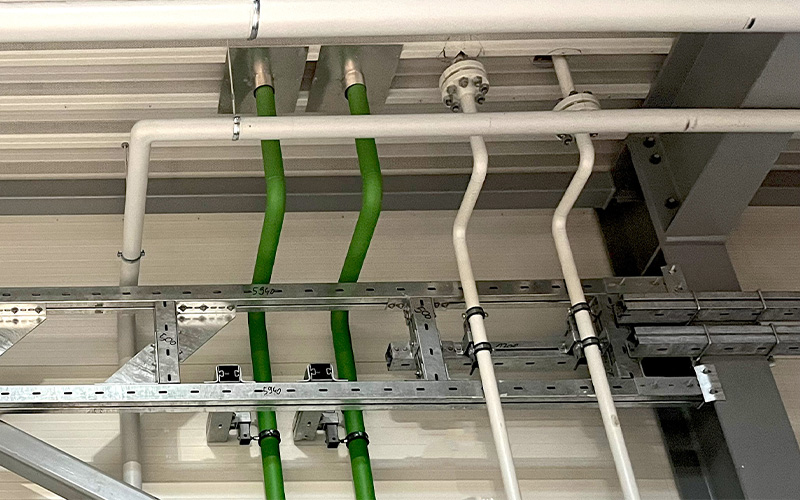

A projekt során a MÜPRO nem csupán rugalmasságot és hatékonyságot bizonyít a szerkezet felépítése során, hanem széles termékválasztékot. A szállított anyagok össztömege 59,5 tonna. A vállalat mintegy 300 termékét alkalmazzák – köztük csavaros csőbilincseket, nagy teherbírású horgonyokat, teherhordó profilokat, sínbilincseket, konzolszögeket és rendszersíneket különböző kivitelekben. Így több száz méter MPC 38/40 és 40/60 rendszersínt szereltek be tűzgalvanizált kivitelben. Az oldalán és a hornyolt oldalon található méretezési vonalak nemcsak a rögzítőelemek igazítását könnyítették meg, hanem a profilok helyszíni vágását is egyszerűbbé tették. Ezenkívül a sínek terhelés alatt is nagy hajlítási merevséggel rendelkeznek. A szabványnak megfelelő tűzgalvanizálás védi az anyagot a korróziótól. Ez vonatkozik a több mint 400 darab, 6 méter hosszú és 3,5 milliméter vastagságú, tűzgalvanizált MPT Q100 teherhordó profilra is.

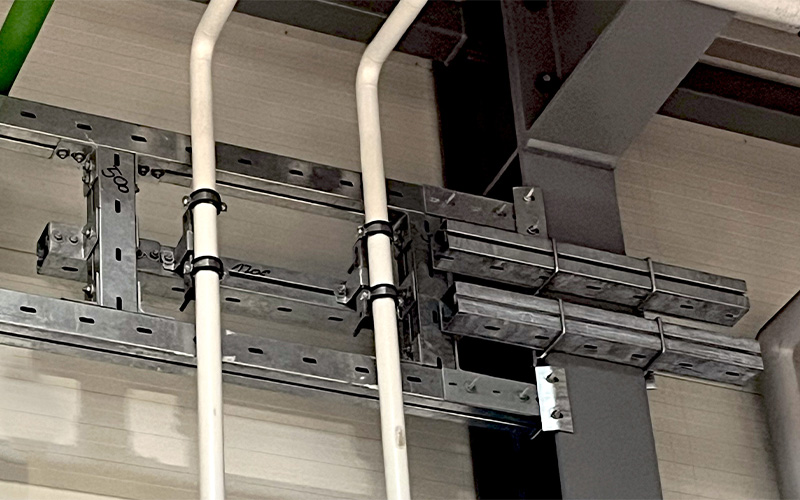

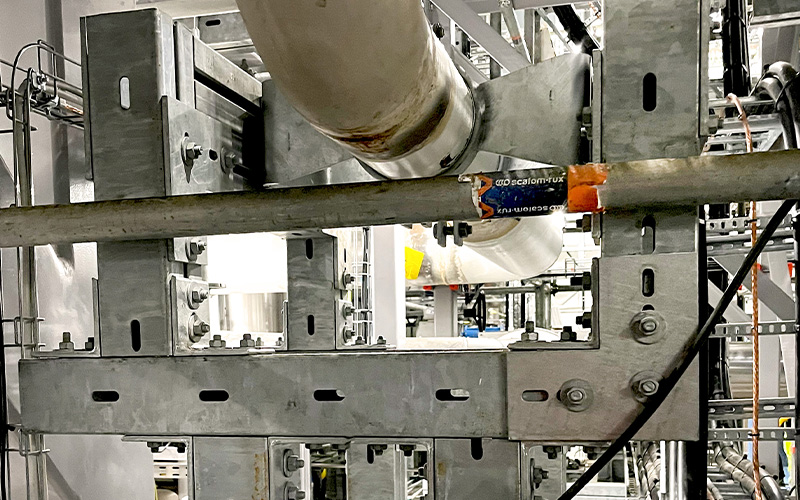

A megfelelő funkcionális kiegészítőknek köszönhetően a szerelés Esbjergben gyorsan és költséghatékonyan zajlott le. Mind az MPC-sínek, mind az MPT-hordozóprofilok esetében a megfelelő zárókupakok gondoskodnak a rendezett összképről. A hordozóprofilokat 3 330 darab MPT-szerelőszöggel szerelték fel – ezek bevált megoldást jelentenek a sarok- és szögcsatlakozások, valamint a merevítések egyszerű kivitelezéséhez, és tűzgalvanizált kivitelben sokoldalúan alkalmazhatók.

Csőbilincsek a legmagasabb követelményeknek megfelelően

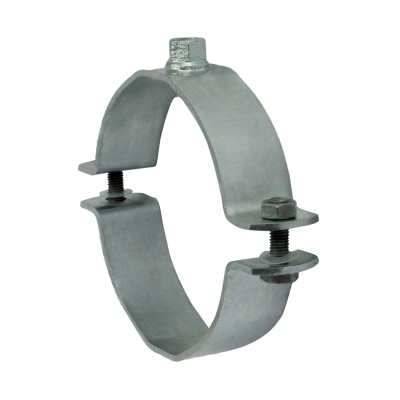

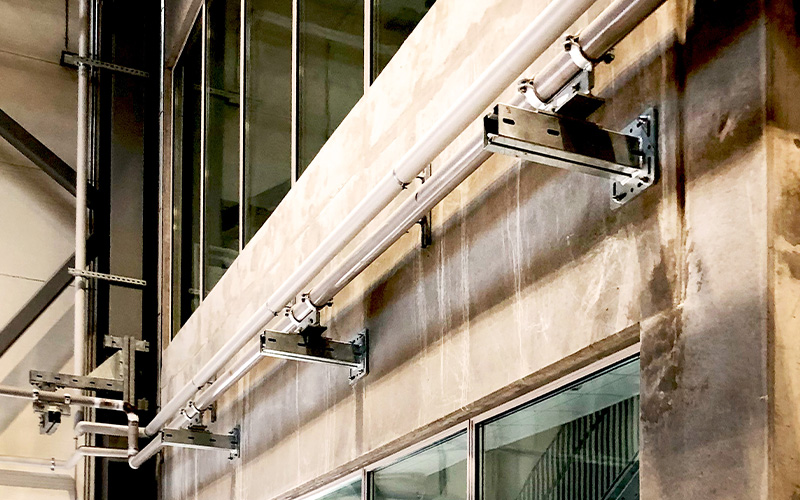

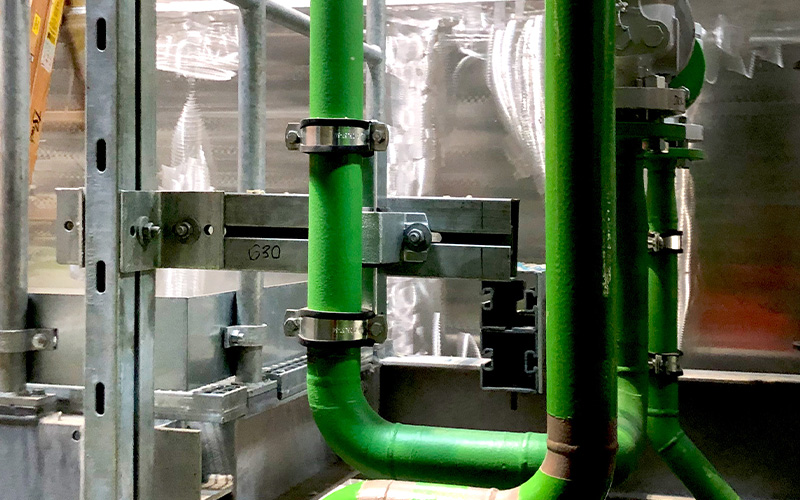

A MÜPRO termékválasztékát a gyors szerelés, a kényelmes rögzítési technikák, a megbízható terhelési értékek és a kiváló hangszigetelési értékek jellemzik. A vállalat csőbilincsei sokoldalú rögzítési megoldások, amelyeket különböző alkalmazásokhoz és csőtípusokhoz fejlesztettek ki. Ezek egyszerű és biztonságos szerelési lehetőségeket kínálnak a nehéz rögzítési osztályba tartozó csövekhez is. A csövek és vezetékek tartósan stabil rögzítésének biztosítása érdekében a MÜPRO a tengervizes hőszivattyúhoz összesen 940 M10, M12 és M16-os csavaros csőbilincset használ nehéz kivitelben, DÄMMGULAST® betéttel és anélkül egyaránt. A rögzítés tárgya a fél hüvelyk és tíz hüvelyk közötti átmérőjű csövek. A DÄMMGULAST® hangszigetelő betétnek köszönhetően alapfelszereltségként akár 22 dB(A) hangcsillapítás is elérhető. Így a projekt keretében kiváló hangszigetelési értékeket érnek el. Az élek körüli rögzítés megbízhatóan megakadályozza, hogy a betét kicsússzon a csőbilincsből. Az erősebb rögzítőcsavarok és a körbehegesztett csatlakozóanyák rendkívül nagy teherbírást biztosítanak – ideálisak a rendszer ezen méretosztályához.

Ezen felül a betét nélküli STATO® szorítóbilincs mellett 240 rögzítőbilincs is felhasználásra kerül a MÜPRO termékválasztékából, 60,3 millimétertől 219,1 milliméterig terjedő átmérőkben és horganyzott kivitelben. Ez a nagy teherbírású, kétrészes szorítóbilincs két rögzítőcsavarral pontosan illeszthető – még a csőátmérő nagyobb tűréshatárai esetén is. A szorítóbilincs már összekötőcsavarokkal, anyákkal és elvesztésbiztos alátétekkel együtt kerül kiszállításra. A használt csőbilincsek választékát kiegészítik a betét nélküli, két hüvelykes kivitelű V2A M8/M10 csavaros csőbilincsek.

Összegzés

Széles választékával a MÜPRO biztosítja a megfelelő csőbilincseket a világ legnagyobb tengervíz-hőszivattyújával kapcsolatos projekt keretében. Az MPT-rendszer emellett a nagy terhelésű szerkezeteknél is hosszú távon stabil működéssel győzi meg a felhasználókat. Így a dániai kísérleti projekt a vállalat nagyberendezések rögzítésével kapcsolatos sokéves szakértelméből profitál – Esbjerg és Varde lakói pedig a jövőben zöld energiát fognak használni.
